直角齒輪

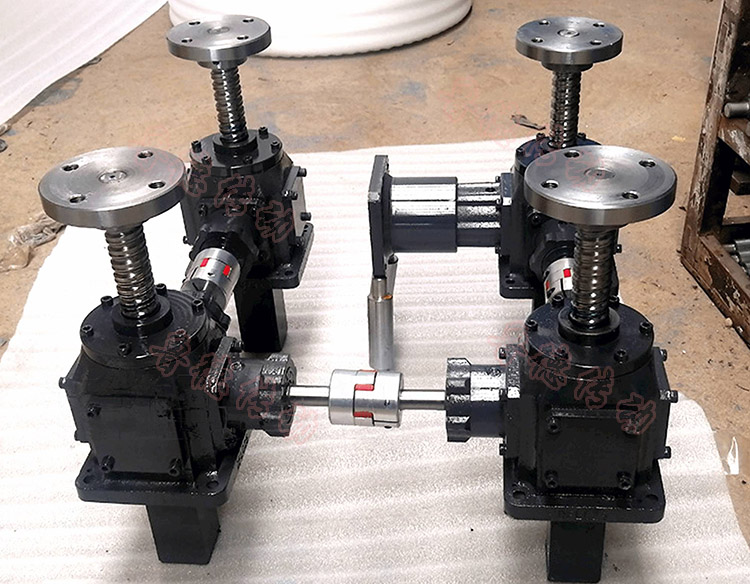

絲桿升降機直角
絲桿升降機內部為齒輪結構，螺旋錐齒輪與梯形絲桿副或滾珠絲桿副組合，定位精度高，使用ED系數高，梯形絲桿使用ED系數30%，滾珠絲桿使用ED系數80%，此系列絲桿升降機可以在較高精度、速度要求工況中安全平穩運行并保 證其使用壽命。
螺旋錐齒輪絲桿升降機的動載范圍為0-50KN，梯形絲桿單導程線速在2000mm/min以?xún)?nèi)，滾珠絲桿單導程線速范圍為0-5000mm/min，雙導程線速可達0-10000。絲桿行程根據需要定制加工。綜合位置精度0.02mm，重復定位精度0.01mm。錐齒輪絲桿升降機輸入形式可以是單軸、雙軸、三軸或四軸多種選擇，頭部聯接型式有法蘭、螺紋、圓柱、扁頭常規形式，可單臺或多臺聯動使用，節省安裝空間。齒輪傳動承載力大，傳動效率高，同步精度高。
